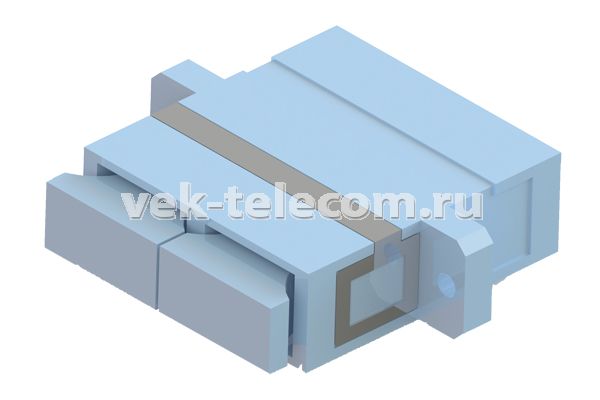

Адаптер (оптическая розетка) SC/SM, duplex используется для соединения или подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в оптических кроссах, активном оборудовании и измерительных приборах.
Адаптеры бывают следующих типов: FC, SC, ST, LC, E-2000 всегда являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат также для прецизионного центрирования наконечников коннекторов.
Наконечники центрируются в специальных втулках, которые обычно для многомодовых адаптеров изготавливаются из бронзы, а для одномодовых — из керамики. Качество розеток, их долговечность и вносимое затухание целиком зависит от качества этих втулок-центраторов.
Адаптеры для коннекторов с угловой полировкой (APC) требуют более строгие допуски на размеры корпуса, особенно элементов фиксации коннектора и его ключа.
Адаптеры MTRJ могут быть как проходными, так и терминирующими, т. е. соединяющими коннектор непосредственно с кабелем. Центрирование в соединителях MTRJ осуществляется прецизионными направляющими штырями.
Основные характеристики адаптеров FC, SC, ST, LC, E-2000, MT-RJ:
Вносимое затухание, дБ, не более |
0,15 |
Ресурс, включений |
500 |
Вносимое затухание к концу ресурса, дБ, не более |
0,27 |
Рабочая температура, С |
-40°C +80°С |
