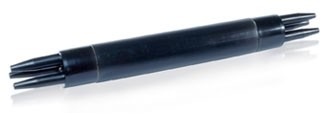

МОГ-У - укороченная муфта. Разрабатывалась специально для установки в не типовых смотровых устройствах с расстоянием между консолями до 700 мм и для колодцев, плотно заполненных кабелями. При необходимости для укладки муфт МОГ-У используются консоли типа КСО.
На кронштейне муфт МОГ-У устанавливаются только элементы для крепления ЦСЭ. Оптические кабели должны плотно вставляться в отверстия патрубков. На участок кабеля, который находится внутри цилиндрической части патрубка, дополнительно следует намотать несколько витков липкой виниловой ленты так, чтобы кабель в этой обмотке плотно сидел в патрубке.
Муфты производятся по техническим условиям «Муфты МОГ для монтажа оптических кабелей» ТУ 5296-052-27564371-2008. Конструктивно муфта типа МОГ (кроме МОГ-СПЛИТ) состоит из металлического лотка с двумя оголовниками по краям и кассетой, закрепленной посередине лотка. Для производства лотков муфт МОГ используется только нержавеющая сталь. Муфты типа МОГ предназначены для размещения в колодцах кабельной канализации. Их можно установить даже в заполненных колодцах, под самым потолком.
Наименование |
МОГ-С |
МОГ-У |
МОГ-Т |
---|---|---|---|
Тип муфты |
проходная |
тупиковая | |
Максимальное
|
К24-4525 – 4 шт. | ||
К48-4525 – 3 шт. | |||
Емкость муфты |
К24-4525 – 96 ОВ | ||
К48-4525 – 144 ОВ | |||
Температура эксплуатации, °С |
От – 40 до +70 | ||
Относительная влажность, % |
До 100 | ||
Усилие сдавливания, кН/100мм |
10 | ||
Ударопрочность, Н·м (Дж) |
10 | ||
Макс. габаритные размеры:
|
90
|
90
|
90
|
Масса, кг |
2,3 |
2,2 |
1,7 |
В базовом комплекте муфты МОГ-У поставляются с одной кассетой К48-4525.
