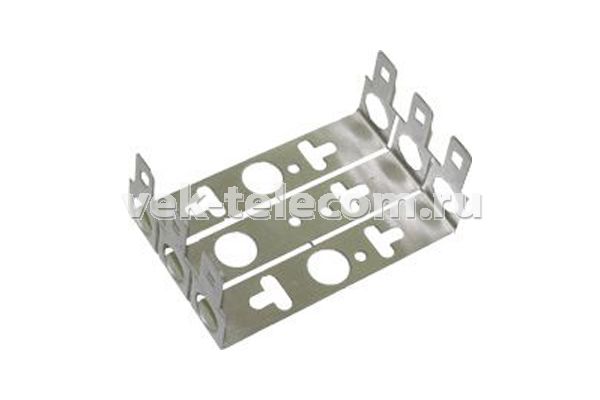

Монтажные хомуты LSA-PLUS

Монтажные хомуты LSA-PLUS имеют П-образную форму и выполнены из нержавеющей стали, что дает абсолютную стойкость к коррозии и стабильность крепления кабеля. При желании возможно изготовить хомуты в модульном исполнении или в промежуточном варианте.

Для выбора глубины хомута воспользуйтесь нижеприведенными данными (при  диаметре жилы 0,5 мм или диаметре изоляции 1,5 мм):

• Монтажный хомут емкостью до 70 пар: глубина 12 мм.
• Монтажный хомут емкостью до 100 пар: глубина 22 мм.
• Монтажный хомут емкостью до 200 пар: глубина 30 мм.
• Монтажный хомут емкостью более 200 пар: глубина 50 мм.

  При диаметре жилы 0,6-0,9 мм глубина будет больше, или же следует подводить кабель сзади или сбоку.

Для выбора размера растра воспользуйтесь нижеприведенными данными:

• Растр при односторонней подводке кроссировки: 25,0 мм.
• Растр при двусторонней подводке кроссировки: 22,5 мм.
• Растр при односторонней подводке кроссировки с увеличенной толщиной изоляции: 27,5 мм.

Возможны следующие типы перфорации:

• Перфорация «1».
• Перфорация «2».
• Отламывающиеся

Монтажные хомуты предусматривают 42 места для установки плинтов индивидуальной конфигурации. Для получения необходимой длины монтажный хомут оснащен 5 отштампованными кромками между каждой позицией, которые можно отпилить ножовкой по металлу. Перфорации «1» и «2» следует пробивать с обратной стороны попеременно.
