Подвесные кабели
Оптические кабели марки ОК/Т(П,А)-… предназначены для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями. При необходимости допускается подвешивать кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ ОК/Т(П,А)-...

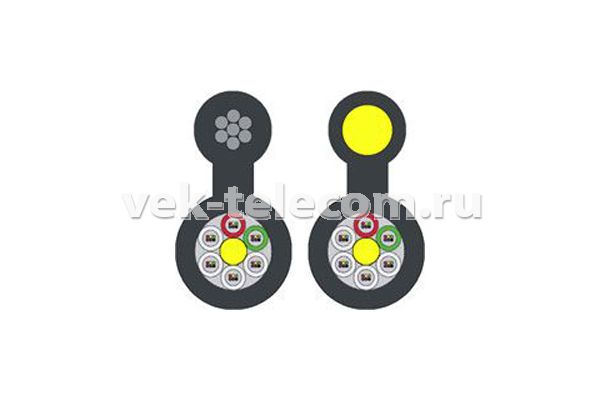

Оптическое волокно:
Осевой элемент (ОЭ): стеклопластиковый пруток в полимерном покрытии или без него.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ: внутримодульный заполнитель.
Гидроизоляция сердечника: гидрофобный заполнитель или водоблокирующие элементы.
Обмотка скрутки: лавсановая плёнка.
Выносной силовой элемент – стальной трос, стеклопластиковый пруток, арамидные нити.
Наружная полимерная оболочка (полиэтилен или трекингостойкого материала ОК/Т(П,А)-…
Основные технические характерстики
Параметр | Значение параметра |
Количество оптических волокон в кабеле
|
1 ÷ 144
|
Габаритные размеры кабеля, мм
|
8,0 × 17,0 ÷ 16,0 × 25,0
|
Масса кабеля, кг/км
|
120 ÷ 250
|
Длительно допустимая растягивающая нагрузка, кН
|
3,5 ÷ 15,0
|
Допустимая раздавливающая нагрузка, не менее, кН/см
|
0,4
|
Допустимое ударное воздействие, не менее, Дж
|
3,0
|
Рабочий диапазон температур, °C
|
от минус 60 °С до 70 °С
|
Дополнительные технические характеристики
Строительная длина кабеля – 2 км (по требованию заказчика возможна поставка кабеля любыми длинами).
Кабели марки ОК/Т(П,А)-…:
Гидрофобные заполнители кабеля не имеют каплепадения при температуре 70 °С.
Срок службы кабелей, включая срок хранения, при соблюдении указаний по монтажу и эксплуатации и при отсутствии воздействий, превышающих указанные выше, не менее 25 лет.
Срок хранения кабелей в упаковке поставщика в отапливаемых помещениях может составлять 15 лет. При хранении в полевых условиях под навесом – 10 лет. Срок хранения входит в срок службы кабелей.
Гарантийный срок эксплуатации кабелей – 2 года со дня ввода в эксплуатацию. Гарантийный срок исчисляют с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты реализации кабеля заводом-изготовителем.
УКАЗАНИЯ ПО МОНТАЖУ:
Кабели могут прокладываться ручным или механизированным способом при температуре не ниже минус10° С. Минимальная температура разделки и монтажа кабеля должна быть не ниже минус 10° С.
При прокладке и монтаже кабелей не должны быть превышены допустимые растягивающие, раздавливающие, ударные и изгибные нагрузки. Разделка и монтаж кабеля должен проводиться способами и инструментами, исключающими его повреждение.
Статический радиус изгиба кабеля при монтаже, прокладке и эксплуатации может быть не менее 20 диаметров кабеля. Для кабелей, предназначенных для прокладки в кабельную канализацию, в процессе прокладки допускается радиус изгиба 250 мм.
Радиус изгиба ОВ при монтаже может быть не менее 3 мм (в течение 10 минут).
Статический радиус изгиба ОМ должен быть не менее 20 диаметров ОМ.
Монтаж кабеля должен производиться с применением муфт, зажимов и других аксессуаров, имеющих сертификат или декларацию соответствия Мининформсвязи России. Технические характеристики арматуры рекомендуется согласовывать с изготовителем кабеля.
